通線[2012]8002柵欄
|
|
|
|
MH-001
|
MH-002
|
|
|
|
|
MH-003
|
MH-004
|
|
|
|
|
MH-005
|
MH-006
|
1 鐵路防護柵欄主要應用：

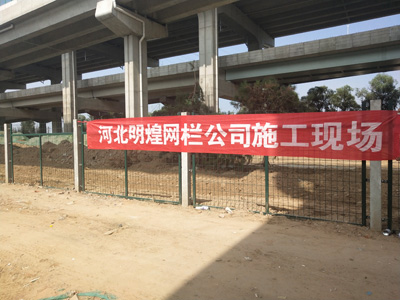

鐵路防護柵欄主要應用于鐵路、高鐵兩旁防護。
2 鐵路防護柵欄 采用技術標準

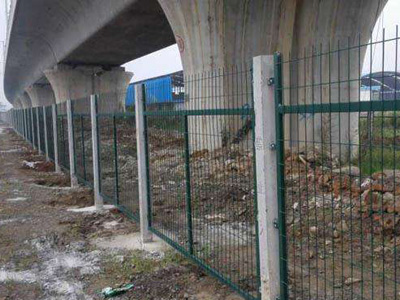

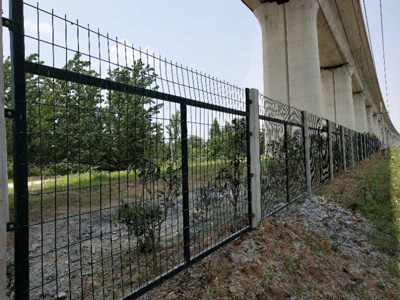

2.1鐵路工程建設通用參考圖（鐵路線路防護柵欄）（通線（2012）8001）、（橋下防護柵欄 通線（2012）8002）。
2.2金屬網片使用年限按15年設計。
3 鐵路防護柵欄 技術要求

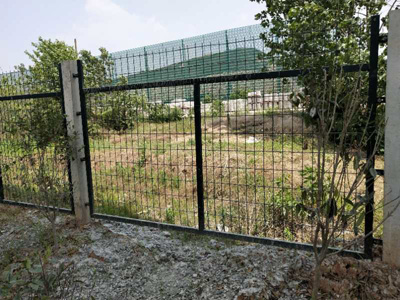

3.1鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成，防護高度1.8m。
3.2立樁

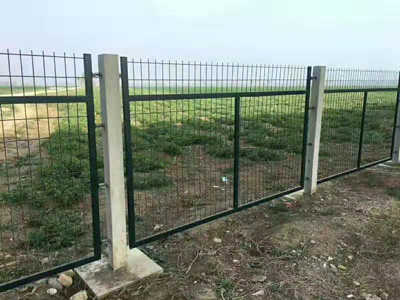

立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.2m。預制立時，于頂部中間位置預留42mm*42mm方孔，深度150mm，現場安裝時插入帶連接板并封口的Q235方管，半用封水材料填充縫隙。方管規格40mm*40mm，厚度2.5mm。矩管插入長度150mm，外露部分向外折30o，垂直高度300mm。
3.3金屬網片

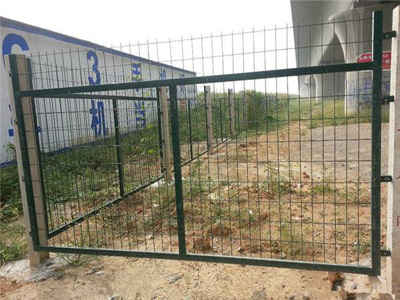

金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB3006.5mm高線鋼絲冷拔加工，規格75mm*150mm(￠4.0mm),上部向外折角30°,垂直高度300mm。
3.4連接板與螺栓。
立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。
連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm
